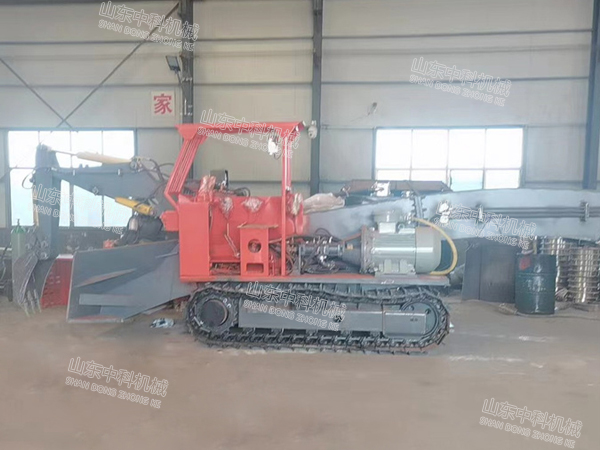

ZWY-120/55L履带式平巷扒渣机

ZWY-120/55L履带式平巷扒渣机 2022-3-5 本文被阅读 510 次

ZWY-120/55L型履带式平巷用扒渣机产品介绍

ZWY-120/55L型平巷用挖掘式装载机(俗名:扒渣机)是一种连续生产效率高的出矿设备。主要用于煤矿岩巷、半煤岩巷、矿山主巷掘进及引水洞、隧道施工和国防洞施工中的装载作业。适用于断面为3.0×3.0米以上,坡度≤15°的巷道。

本机靠推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机,输送机从尾部将岩石卸入侧卸式矿车、箕斗、皮带机、梭式矿车、自卸汽车等其它转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石,也可以用铲斗来清理工作面和断面排险、掏水沟。

设备主要特点:采用电动全液压控制系统,电气系统采用降压启动方式,适合于长隧道工况施工;液压系统优化设计,主要动作采用先导阀控制,操作轻松简便,工作平稳无冲击,借鉴挖掘机成熟设计理念及配置,采用进口组件,多道滤油,风冷散热器;可以全断面装岩,不留死角,不需人工辅助清理工作面;运渣采用链条刮板式,输送运转平稳,排渣能力强且采用半封闭式装配方式,维护方便。

一、整机概况

液压系统

经过几代产品不断的升级,液压系统整体设计合理,主要部件均采用国内知名厂家,确保工作稳定性。

液压系统采用二级控制,配备进口液压先导操纵杆,有良好的比例控制特点,操作轻松方便。

液压系统可选配纯进口负载反馈系统。

液压系统采用大功率风冷式散热器,确保整个系统工作油温恒定。

过滤器能有效地控制液压系统污染,以保护油泵及其它液压元件,提高液压系统的清洁度。

工作臂

采用独立龙门架及运输槽连接,很大地缩短了工作臂回转中心与上料口的距离,提高了臂的工作范围,同时提高了臂排险高度。

耐磨型铲斗的斗底板、侧板以及加强板等部位均采用进口耐磨材料,减小斗侧壁摩擦阻力,降低损耗,提高了铲斗使用的耐久性;斗齿采用挖掘机专用锻造材料,互换性好。

工作臂均采用大截面箱型设计,各主要受力部位均强化,应力集中部位均用厚钢板焊接加强,在高硬度石块作业时更加可靠。

工作臂的工作频率快,冲击力较大,使之工作臂销轴孔容易变形,会导致整个臂架的报废。通过多年的经验在工作臂非旋转部位增加钢套,起保护作用,受冲击磨损了只需要更换钢套而不必更换整个臂架结构件。

底盘

行走液压马达采用前置安装,减小了导向轮在上坡时对张紧机构的负荷,提高了使用寿命。

履带板采用高单齿板,抓地力强,加大与地面的摩擦,接地比压小,提高了爬坡能力和行走的稳定性。

根据用户后配套的不同工况,可加宽履带内侧宽度、加高离地间隙。

机构为箱型结构,钢性大,在大负荷情况下具有很好的抗弯、抗扭性能,大大增强了整机工作的稳定性,结构采用中间一分为二的形式,用高强度防锈螺栓连接,解决了因体积大影响井下运输困难。

输送槽

高刚性材质焊接而成,同时采用进口的耐磨底板或国产NM500,提高使用寿命。整个输送槽底板独特的弧线形的设计理念,确保硬度f≤18°的岩石正常输送。

输送槽铲口“鸭嘴型”设计,充分发挥出集料、上料效果。槽为分节式,用高强度防锈螺栓连接,不会因长度影响下井问题。

公司根据多年实地经验设计出六大类型的刮板,适应不同的工地情况。

如果后配较大的出渣设备,可订做特殊输送槽(加高卸载高度和加长卸载距离),能使输送效果、效率达到蕞佳。

驾驶室

具有操作轻便,控制灵敏、工作可靠、乘坐安全等优点。有舒适的座椅,座椅靠背宽大,具有充分的支撑性,内装有自动收缩式安全带,踏脚空间比旧式加大,实现了舒适的操作空间。高强度钢板的驾驶室,坚固安全,抗负载和坠物能力极高。结构设计合理,具有位宽阔视野。

二、选配系列

三节臂

配备三节臂(带破碎锤)后,可适用于煤巷掘进、煤巷开口、半煤岩巷掘进快速出渣,三节臂装载机能弥补标准的两节臂装载机工作不到的死角,增加工作范围。

工作臂架结构件焊接后均进回火炉消除焊接内应力,销轴采用热处理,增加芯部韧性和淬硬层深度。保证臂架工作强度要求。

柴油机

在非煤矿山履带式装载机可选用柴油动力供行走,设备机动性强便于转场,适用于转场频繁及远距离巷道。

破碎锤

本机有快速连接器,挖斗和破碎锤在一分钟内进行快速切换。

破碎锤对巷道底板、侧帮底部进行破碎维护;对爆破后大块岩石、煤块等进行破碎,无需补炮。

在硬度f≤3的煤巷或半煤巷掘进时,通过挖斗和破碎锤互换,无需炮掘。

悬挂式皮带机

可灵活的调整卸料高度和左右摆动改变卸料方向,综合配套性好。

电缆卷筒

采用专用的电缆卷筒,能实现设备进退场灵活自动收放电缆,节省人力物力,提高安全性,自动化程度更高,使装载机进退场更灵活自如。

三、整体解决方案

根据市场的需求,实施快速解决配套方案。若客户提出要求,工程师可到现场,根据实际工作条件为客户提供施工方案。

四、可维修性

双翼式大开门,维护保养方便,维修点随手可及;静液压传动机构,轻松拆卸,便于维修;电气布线采用高等级防水防潮的线束,维修方便。

ZWY-120/55L型履带式平巷用扒渣机技术参数

工作范围

项目:ZWY-120/55L

A挖掘宽度:5900mm

B挖掘距离(离铲口):2470mm

C挖掘高度:3330mm

D挖掘深度:800mm

E卸载高度:2100mm(可变)

F蕞低装载高度:1760mm(可变)

G卸载距离:3170mm(可变)

H工作臂蕞大回转角度:±55°

适应巷道断面(宽×高):≥3.0x3.0m

主要尺寸

履带接触地长度:2560mm

履带内侧宽度:1050mm(可加宽)

履带板宽度:500mm

离地间隙:350mm

运输槽物料通过尺寸:620x720mm

整机外形尺寸:

长×宽×高(运输状态):9200mmx 2100mm×2350mm

长×宽×高(工作状态):11080mm×2100mm×2813mm

性能参数

装载能力:120m³/h

总功率:55kw

整机重量:13600kg

行走速度:0.9km/h / 1.8km/h

刮板链运输机构形式:双链双驱/单链单驱

适用巷道坡度:≤32°

蕞小转弯半径:≥6m

接地比压:≤0.1Mpa

操作方式:液控

刮板链速度:34m/min

液压油箱容量:260L

蕞大工作压力:30Mpa

注:以上参数仅供参考,可能与实际参数有所差异。
