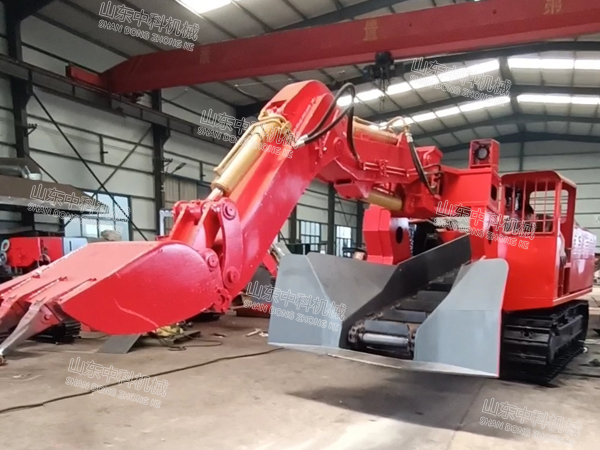

三节臂ZWY-120/55L履带式斜坡用扒渣机该设备适用于巷道修复机、煤巷掘进、煤巷开口、半煤岩巷掘进快速出渣，由标准的两节臂（带破碎锤）装载机提升为三节臂（带破碎锤）装载机，破碎锤将煤层或松软矸石戳捣掉落，再用挖斗装载。多一节臂可加大破碎锤工作时的仰角，左右侧帮无死角，巷道卧底时增加下挖深度，三节臂可以弥补两节臂的工作不到的死角。设备结构紧凑、操作简单、体现破、装一体快速作业。

三节臂ZWY-120/55L履带式斜坡用扒渣机技术参数

项目：ZWY-120/55L

主要外形尺寸

履带接触地长度mm：2560

履带内侧宽度mm：1000(可加宽)

履带板宽度mm：500

离地间隙mm：350

运输槽物料通过尺寸mm：620x720

运输状态（长*宽*高）mm：9200*2100*2350

工作状态（长*宽*高）mm：11080*2100*2813

工作范围

A挖（破）掘宽度mm：7200

B挖（破）掘距离（离铲口）mm：3100

C挖（破）掘高度mm：6100

D挖（破）掘深度mm：1340

E卸载高度mm：2100(可变)

F蕞低装载高度mm：1760(可变)

G卸载距离mm：1800(可变)

H工作臂蕞大回转角度（°）：±55°

适应巷道断面（宽x高）m：3.0x3.0

性能参数

装载能力m³/h：120

总功率KW：55

整机重量kg：15600

行走速度km/h：0.9(国产)/1.8(进口)

刮板链运输机构形式：双链单驱/单链单驱

适用巷道坡度（°）：≤20

蕞小转弯半径m：≥6

接地比压Mpa：≤0.1

操作方式：液控

刮板链速度m/min：34

液压油箱容量L：260

蕞大工作压力Mpa：32

TTO68破碎锤参数

重量kg：210

工作压力MPa：11

打击速度：450-750BPM

钎杆直径mm：68

外形尺寸（长*宽）mm：1373*241

注：以上参数仅供参考，可能与实际参数有所差异。
