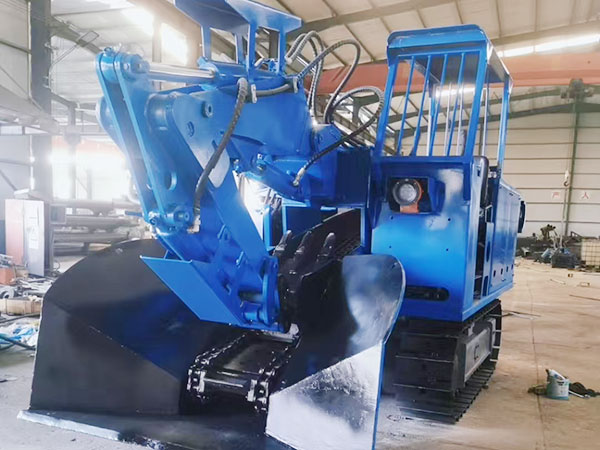

ZWY-100/45L履带斜坡用扒渣机

ZWY-100/45L履带斜坡用扒渣机 2022-3-18 本文被阅读 199 次

ZWY-100/45L 型履带式斜坡用挖掘式装载机(俗名:扒渣机)是一种连续生产的效率高出矿设备。主要用于煤矿岩巷、半煤岩巷、矿山主巷掘进及引水洞、隧道施工和国防洞施工中的装载作业。适用于断面≥2.5×2.5米,坡度≤33°的巷道。

本机靠推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机,输送机从尾部将岩石卸入侧卸式矿车、箕斗、皮带机、梭式矿车、自卸汽车等其它转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石,也可以用铲斗来清理工作面和断面排险、掏水沟。

设备主要特点:采用电动全液压控制系统,电气系统采用降压启动方式,适合于长隧道工况施工;液压系统优化设计,主要动作采用先导阀控制,操作轻松简便,工作平稳无冲击,借鉴挖掘机成熟设计理念及配置,采用进口组件,多道滤油,风冷散热器;可以全断面装岩,不留死角,不需人工辅助清理工作面;运渣采用链条刮板式,输送运转平稳,排渣能力强,且采用半封闭式装配方式,维护方便。

ZWY-100/45L履带式斜坡用扒渣机技术参数

型号:ZWY-80/45L、ZWY-100/45L

主要外形尺寸

履带接触地长度mm:2407、2407

履带内侧宽度mm:941(可加宽)、941(可加宽)

履带板宽度mm:350/450、350/450

离地间隙mm:310、310

运输槽物料通过尺寸mm:580x710、580×710

运输状态(长*宽*高)mm:7710*1690*1990、8100*1690*2100

工作状态(长*宽*高)mm:9222*1690*2247、9700*1690*2310

工作范围

A挖掘宽度mm:4800、5300

B挖掘距离(离铲口)mm:1820、1970

C挖掘高度mm:2470、2940

D挖掘深度mm:480、540

E卸载高度mm:1646(可变)、1760(可变)

F蕞低装载高度mm:1470(可变)、1480(可变)

G卸载距离mm:1600(可变)、1700(可变)

H工作臂蕞大回转角度(°):±55、±55

适应巷道断面(宽x高)m:≥2.4x2.4、≥2.5x2.5

性能参数

装载能力m³/h:80、100

总功率KW:45、45

整机重量kg:11860、12200

行走速度km/h:0.9/1.8、0.9/1.8

刮板链运输机构形式:单链单驱、单链单驱

适用巷道坡度(°):≤32、≤32

蕞小转弯半径m:≥5、≥5.5

接地比压Mpa:≤0.1、≤0.1

操作方式:液控、液控

刮板链速度m/min:30、30

液压油箱容量L:220、240

蕞大工作压力Mpa:32、32

注:以上参数仅供参考,可能与实际参数有所差异。

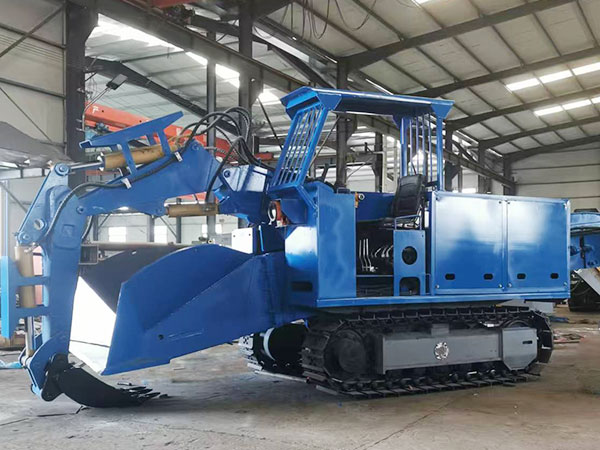

扒渣机2

ZWY-100/45L履带斜坡用扒渣机
