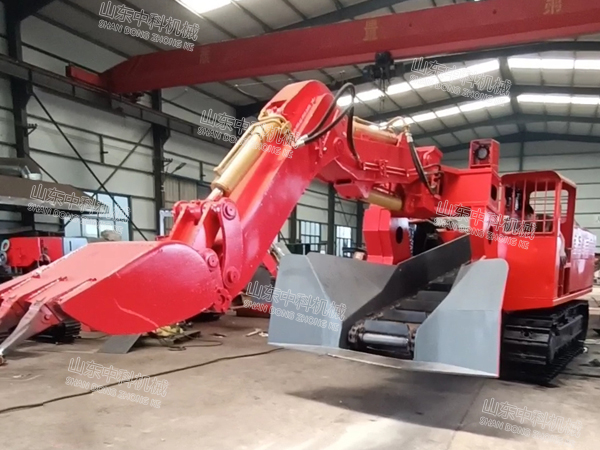

ZWY-220/75L履带斜坡用扒渣机

ZWY-220/75L履带斜坡用扒渣机 2022-3-18 本文被阅读 249 次

ZWY-220/75L 型履带式斜坡用挖掘式装载机(俗名:扒渣机)是一种连续生产的效率高出矿设备。主要用于煤矿岩巷、半煤岩巷、矿山主巷掘进及引水洞、隧道施工和国防洞施工中的装载作业。适用于断面≥4X4米,坡度≤33°的巷道。

本机靠推进铲取岩石并通过铲斗将石料扒进自身的刮板输送机,输送机从尾部将岩石卸入侧卸式矿车、箕斗、皮带机、梭式矿车、自卸汽车等其它转载设备上去。同时可利用反铲挖掘臂扒取远处的岩石,也可以用铲斗来清理工作面和断面排险、掏水沟。

设备主要特点:采用电动全液压控制系统,电气系统采用降压启动方式,适合于长隧道工况施工;液压系统优化设计,主要动作采用先导阀控制,操作轻松简便,工作平稳无冲击,借鉴挖掘机成熟设计理念及配置,采用进口组件,多道滤油,风冷散热器;可以全断面装岩,不留死角,不需人工辅助清理工作面;运渣采用链条刮板式,输送运转平稳,排渣能力强,且采用半封闭式装配方式,维护方便。

ZWY-220/75L履带式斜坡用扒渣机技术参数

型号:ZWY-220/75L

主要外形尺寸

履带接触地长度mm:3160

履带内侧宽度mm:1400(可加宽)

履带板宽度mm:500/600

离地间隙mm:420

运输槽物料通过尺寸mm:980x990

运输状态(长*宽*高)mm:13700*2550*2900

工作状态(长*宽*高)mm:15300*2550*3700

工作范围

A挖掘宽度mm:8550

B挖掘距离(离铲口)mm:3200

C挖掘高度mm:4950

D挖掘深度mm:1120

E卸载高度mm:2750(可变)

F蕞低装载高度mm:2100(可变)

G卸载距离mm:5500(可变)

H工作臂蕞大回转角度(°):±55

适应巷道断面(宽x高)m:≥4x4

性能参数

装载能力m³/h:220

总功率KW:75

整机重量kg:23800

行走速度km/h:2

刮板链运输机构形式:双链双驱/单链双驱

适用巷道坡度(°):≤32

蕞小转弯半径m:≥9

接地比压Mpa:≤0.1

操作方式:液控

刮板链速度m/min:44

液压油箱容量L:420

蕞大工作压力Mpa:32

注:以上参数仅供参考,可能与实际参数有所差异。
