2.5吨蓄电池电机车产品介绍

防爆特殊型蓄电池电机车适用于高瓦斯矿井进风（全风压通风）的主要运输巷道内、掘进的岩石巷道中、瓦斯矿井的主要回风巷和采区进、回风巷内、煤（岩）与瓦斯突出矿井和瓦斯喷出区域中，作牵引矿车以及运输原煤、矿石、矸石、材料、设备、人员等。

CTY2.5/4.6.7.9B

CTY2.5/4.6.7.9P

型号含义

C：机车；

T：防爆特殊性蓄电池；

Y：一端司机室  L：两端司机室；

2.5：粘着质量（t）；

4.6.7.9：轨距：457、600、762、900mm；

B：斩波调速  P：变频调速。

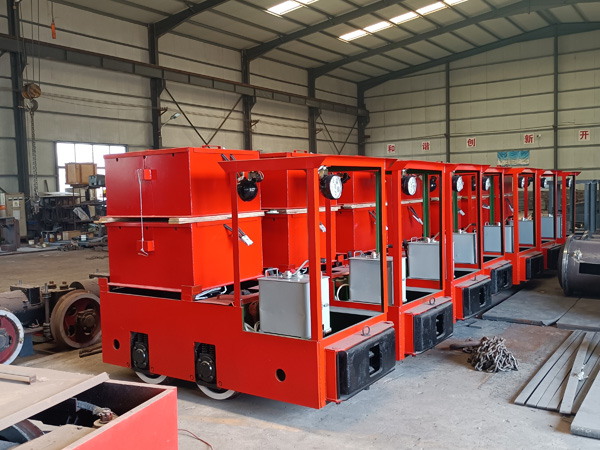

2.5吨蓄电池电机车外形特征

轨距：457、600、762、900mm

轴距：650mm

曲线半径：5m

车轮滚动圆直径：φ460、φ430mm

齿轮箱距轨面高度：≥85mm

外形尺寸（LxWxH）：2360x914（1076、1214）x1550mm

2.5吨蓄电池电机车技术参数

粘着质量：2.5t

牵引力：6.13kn、5kn

小时制牵引力：2.55kn、2.75kn

小时制速度：4.54km/h、4.5km/h

额定电压：48v

蓄电池组容量：330Ah

牵引电机功率：3.5x1kw、4.5x1kw

牵引高度：210、320mm

齿轮传动比：18.4、17.9（2级减速）

调速方式：斩波调速、变频调速

制动方式：机械、电气
